產品介紹

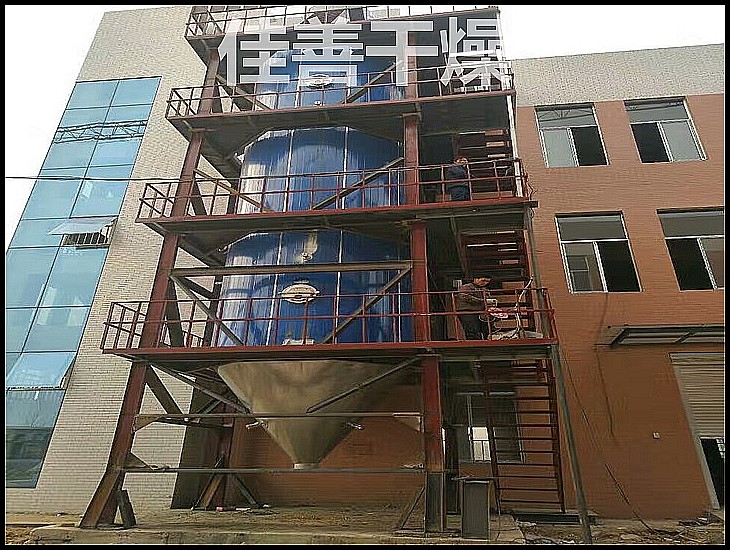

本機組是一種可以同時完成干燥和造粒的裝置。按工藝要求可以調節料液泵的壓力、流量、噴孔的大小，得到所需的按一定大小比例的球形顆粒。
工作原理
本機組工作過程為料液通過隔膜泵高壓輸入，噴出霧狀液滴，然后同熱空氣并流下降，大部分粉粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由抽風機排出，粉末由設在旋風分離器下端的授粉筒收集，風機出口還可裝備二級除塵裝置，回收率在96-98％以上。
結構示意圖
性能特點
◎干燥速度快，料液經霧化后表面積大大增加，在熱風氣流中，瞬間就可蒸發95％－98％的水份，完成干燥的時間僅需要十幾秒到數十秒種，特別適用于熱敏性物料的干燥。
◎所有產品為球狀顆粒，粒度均勻，流動性好，溶解性好，產品純度高，質量好。
◎使用范圍廣，根據物料的特性，可以用熱風干燥， 也可以用冷風造粒，對物料的適應性強。
◎操作簡單穩定，控制方便，容易實現自動化作業。
適應物料
噴霧干燥粒：
◎化工：有催化劑、樹脂、合成洗衣粉、油脂類、硫 銨、染料、染料中間體、白碳黑、石墨、磷銨等。
◎食品：氨基酸及類似物、調味料、蛋白質、淀粉、乳制品、咖啡抽取物、魚粉、肉精等。
◎制藥：中成藥、農藥、抗生素、醫藥沖劑等。
◎陶瓷：氧化鎂、瓷土、各種金屬氧化物、白云石等。
◎噴霧造粒：各種肥體、氧化鋁、陶瓷粉、制藥、重金屬超硬鋼、化肥、粒狀洗衣粉、中成藥。
◎噴霧冷卻造粒：胺基脂肪酸、石蠟、甘油酸脂、牛脂等。噴霧結晶、噴霧濃縮、噴霧反應等方面經常用到。
技術規格
| 型號 |
單位 |
50 |
100 |
150 |
200 |
300 |
500 |
1000 |
| 水份蒸發量 |
kg |
50 |
100 |
150 |
200 |
300 |
500 |
1000 |
| 外形尺寸(Ф×H) |
mm |
1600×8900 |
2000×11500 |
2400×13500 |
2800×14800 |
3200×15400 |
3800×1880 |
4600×22500 |
| 高壓泵壓力 |
mPa |
2～10 |
| 功率 |
KW |
8.5 |
14 |
22 |
24 |
30 |
82 |
30 |
| 進風溫度 |
oC |
140～350 |
| 產品含水量 |
% |
＜5(可達0.5) |
| 物料回收 |
% |
＞97 |
| 電加熱 |
KW |
75 |
120 |
150 |
溫度低于200時，具體按實際技術 |
| 電加蒸氣 |
Mpa+KW |
0.5+54 |
0.6+90 |
0.6+108 |
|
| 熱風爐 |
Kcal/h |
100000 |
150000 |
200000 |
300000 |
400000 |
500000 |
1200000 |
★以上蒸發量是****蒸發量。
備注：1.蒸發量與物料特性相關，數據僅供參考。
2.霧化壓力和泵的型號參照物料處理量、產品粒徑要求配備。
3.風機功率在配套布袋除塵器后有所增加。
干燥實例：
| 物料名稱 |
進料濕含量(%) |
產品濕含量(%) |
熱風進口溫度/℃ |
廢氣排出溫度/℃ |
| 洗滌劑 |
60 |
23 |
240 |
100 |
| 咖啡 |
30 |
3 |
148 |
82 |
| 洗滌劑 |
30 |
1 |
300 |
130 |
| 藥品 |
35 |
2 |
300 |
150 |
| 洗滌劑 |
55 |
7 |
250 |
85 |
| 全脂乳粉 |
60 |
3 |
160 |
85 |
| 十二醇硫酸鈉 |
64 |
3 |
180-190 |
80-90 |
| 藥用酵母 |
60 |
4-5 |
150 |
75-80 |
| 單寧酸 |
60 |
5 |
150-200 |
90-100 |
| 雙氫甲丙脂 |
50-55 |
3 |
210-240 |
105 |
| 合成洗衣粉 |
40 |
2-10 |
260-280 |
80-100 |
| 蛋粉 |
75 |
4 |
148-150 |
70-72 |
| 聚氯乙烯 |
70 |
1 |
138 |
45 |
| 蛋白凍 |
95 |
0.1-0.2 |
140-160 |
85 |
| 白粉 |
80 |
11-12 |
110 |
|
| 青蟲菌 |
70 |
1 |
160 |
80 |
| 鈦白粉 |
60 |
0.5 |
270-300 |
120-130 |
| 藥品 |
70-80 |
2 |
300 |
150 |
| 還原亮綠FFB |
70 |
<5 |
190-200 |
120±5 |
| 分散深蘭HGL |
70 |
<5 |
135 |
75 |
| 分散深蘭HGL |
60-70 |
<5 |
150-190 |
78-95 |
| 十二醇硫酸鈉 |
65 |
2.11 |
462 |
99 |
| 活性翠蘭KGL |
83.7 |
4.5 |
380 |
100 |
| 陶土 |
50 |
3 |
450 |
100 |
